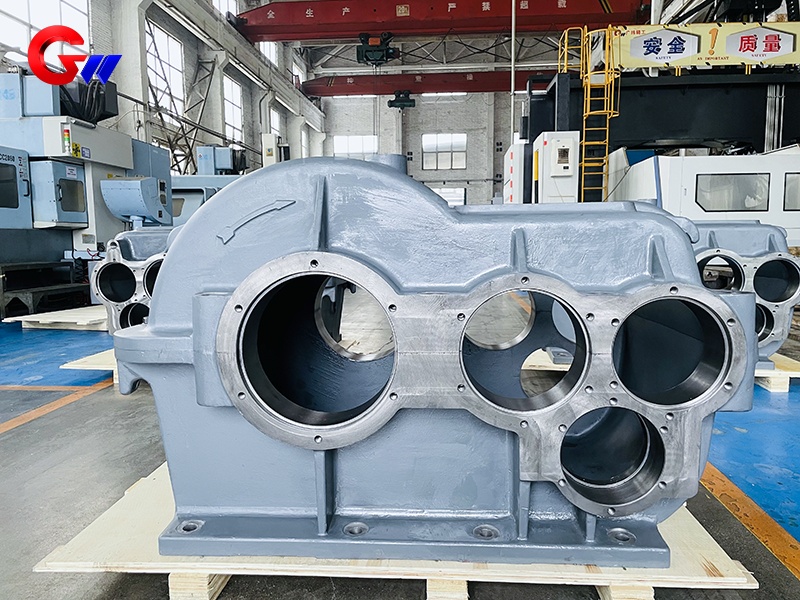

桿式泵設備的減速齒輪箱

桿式泵設備減速箱的應用場景

1. 核心功能

扭矩轉換：將電機的高速旋轉（通常為1450-1800轉/分鐘）轉換為抽油桿的低速往復運動（4-12次/分鐘）。

負載緩沖：承受抽油桿的交變負載（峰值扭矩可達額定值的200%）

連續運行：沙漠/海上平臺全天24小時運行，設計使用壽命≥10年

2. typical working conditions

極端環境：

溫度范圍：-40 ℃（北極）至+55 ℃（沙漠）

沙塵暴（顆粒濃度>1g/m3）或鹽霧（Cl?濃度>5mg/m3）

機械條件：

齒輪接觸應力 600-900MPa（根據AGMA 2001標準計算）

瞬時沖擊載荷（例如，在蠟塊堵塞去除時的沖擊系數2.5-3.0）

桿式泵設備減縮變速箱的材料選擇與熱處理

1. 齒輪組件材料

部件材料選擇、熱處理工藝、表面硬度

太陽/行星齒輪 18CrNiMo7-6 (DIN標準) 氧化和淬火 (層深1.2-1.8mm) HRC58-62

內齒輪環 42CrMo4+離子氮化層 0.3-0.5mm HV900-1100

輸出軸 34CrNiMo6+超聲波頻率淬火硬化層深度 4-6mm HRC50-54

2. 材料創新的方向

粉末冶金齒輪：ASP ? 2060（含3%鉬，抗微點蝕腐蝕能力提高40%）

復合箱：球墨鑄鐵 QT600-3+內襯 304 不銹鋼（防腐和減重）

桿式泵舉升設備用廣緯精工減速箱是油田開采中的關鍵設備之一，其功能是將高速旋轉的輸入轉換為低速的輸出，以實現有效石油井的開采。

在泵減箱中，選擇合適的齒輪材料至關重要 常用的齒輪材料 包括鋼材、鋁合金和銅合金。這些材料具有不同的特性，并且有 對變速箱的性能和耐用性有重要影響。正確選擇齒輪

材料可以有效提高變速箱的工作效率和壽命。

桿式泵設備減速箱的技術參數示例

參數項目的典型指標

傳動比范圍 25:1~40:1（多級行星齒輪系統）

機械效率≥96%（包括軸承損失）

噪音水平 ≤ 78分貝 (A) @ 1米

強制循環潤滑系統過濾（精度β? ≥ 200）

在這種重負荷開采條件下，該變速箱的檢修周期可以達到50000到80000小時，而最新的技術則使用數字雙系統實時預測剩余壽命（誤差小于5%）。

如需更多技術問題，請隨時聯系我們：guangwei@gwspool.com
